承插式支撐系腳手架系統使用說明書

　　一、構造：

　　承插式支撐系腳手架，主要由帶圓盤的立桿、帶橫桿頭的橫桿、帶斜拉頭的斜拉桿、起始桿、三腳架、楔形銷等構成。承插式支撐系腳手架產品部件如下：

　　立桿：通常采用Q345材質的φ48×3.25鋼管進行熱鍍鋅工藝處理，依長度而設計，每0.5米焊一個圓盤，一端頭有連接棒。

　　橫桿：通常采用Q235材質的φ48×3.25鋼管進行熱鍍鋅工藝處理，依長度而設計，兩端焊橫桿頭。

　　斜拉桿：通常采用Q235材質的φ48×3.25鋼管進行熱鍍鋅工藝處理，依長度而設計，兩端焊接斜拉頭。

　　起始桿：上焊有圓盤，連接可調底座與立桿。

　　三腳架：用于外延平臺支撐，用于腳手架系統。

　　圓盤：一般為8mm或10mm厚，材質為Q235B鋼板，并進行熱鍍鋅工藝處理。

　　楔性銷：用于鎖定橫桿頭、斜拉頭與圓盤。

　　斜拉頭：用楔形銷卡于圓盤大孔上。

　　橫桿頭：用楔形銷卡于圓盤小孔上。

　　可調底座：用于調節垂直高度。

　　踏步梯及扶手：用于連接上下層，便于工人作業行走，扶手起安全作用，主要使用于圓盤腳手架系統。

　　掛鉤踏板：獨特的掛鉤設計，與鋼管實現無縫隙連接，承載強，能夠防滑排水確保施工安全。

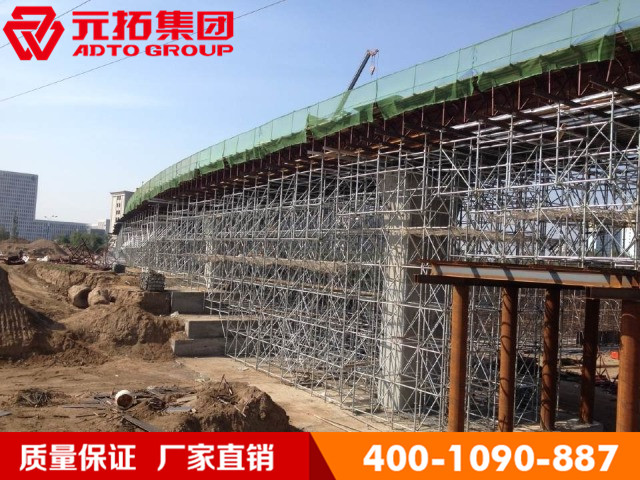

　　承插式支撐系腳手架系統支架支模搭設要求

　?。?）承插式腳手架系統搭設模板支架時，搭設高度≤24m；當大于24m時，應另行設計計算。

　　（2）承插式支撐系腳手架系統作為模板支架搭設時應根據施工方案計算得出立桿的排架尺寸并選用定長的水平桿，根據支撐高度組合插套的立桿段、可調托座和可調底座。

　?。?）當搭設高度≤8m的滿堂模板支架時，步距≤1.5m，支架架體四周外立面的第一跨每層均設置豎向斜桿，架體整體底層以及頂層均應設置豎向斜桿，并應在架體內部區域每隔5跨由底至頂縱、橫向均設置豎向斜桿或采用扣件鋼管搭設的大剪刀撐。當滿堂模板支架的架體高度不超過4節段立桿時，可不設置頂層水平斜桿；當架體高度超過4節段立桿時，應設置頂層水平斜桿或扣件鋼管水平剪刀撐。

　?。?）當搭設高度≥8m的滿堂模板支架時，豎向斜桿應滿布設置，水平桿的步距≤1.5m，沿高度每隔4～6個節段立桿應設置水平層斜桿或扣件鋼管大剪刀撐，并應與周邊結構形成可靠拉結。對長條狀的獨立高支模架，架體總高度與架體的寬度之比H/B不應大于3。

　?。?）當模板支架搭設成獨立方塔架時，每個側面每步距均應設豎向斜桿。當有防扭轉要求時，可在頂層及每隔3～4步增設水平層斜桿或鋼管水平剪刀撐

　　（6）模板支架立桿可調托座的伸出頂層水平桿的懸臂長度≤650mm，可調托座插入立桿長度≥150mm；架體最頂層的水平桿步距應比標準步距縮小一個盤扣間距。

　?。?）模板支架應設置掃地水平桿，可調底座調節螺母離地高度≤300mm，作為掃地桿的水平桿離地高度應＜550mm。當可調底座調節螺母離地高度≤200mm時，第一層步距可按照標準步距設置，且應設置豎向斜桿，并可間隔抽除第一層水平桿形成施工人員進入通道，與通道正交的兩側立桿間應設置豎向斜桿。

　?。?）模板支架應與周圍已建成的結構進行可靠連接。

　?。?）當模板支架體內設置人行通道時，應在通道上部架設支撐橫梁，橫梁截面大小應按跨度以及承受的荷載確定。通道兩側支撐梁的立桿間距應根據計算結果設置，通道周圍的模板支架應連成整體。洞口頂部應鋪設封閉的防護板，兩側應設置安全網。通行機動車的洞口，必須設置安全警示和防撞設施。
